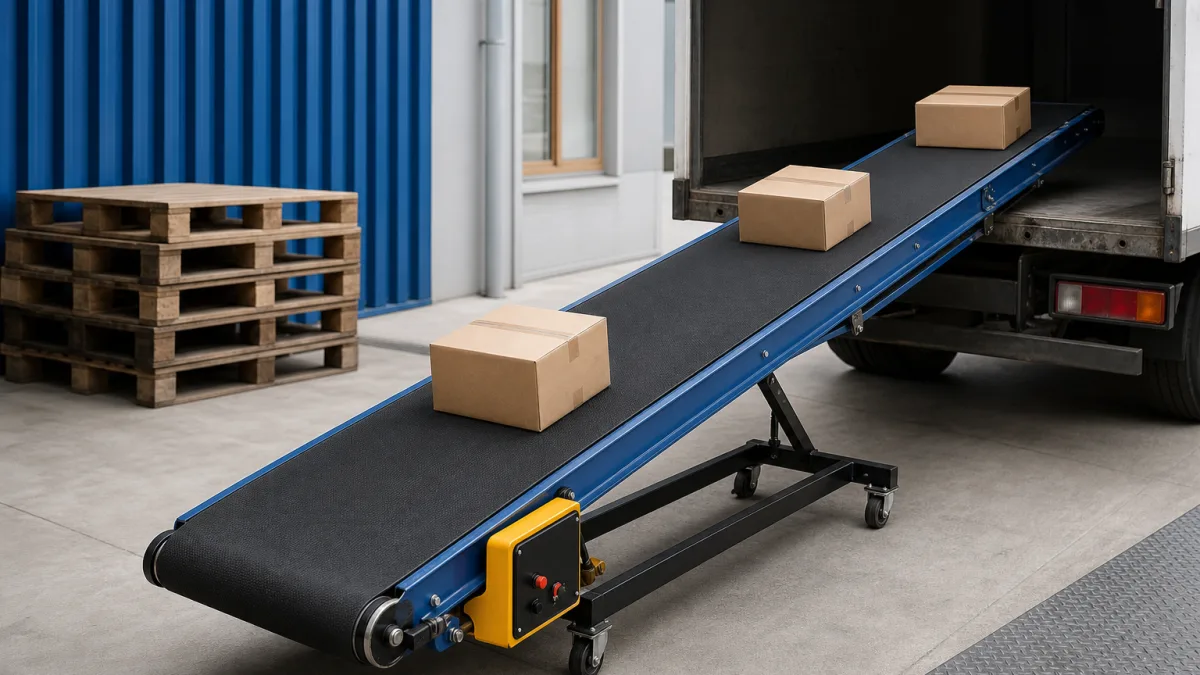

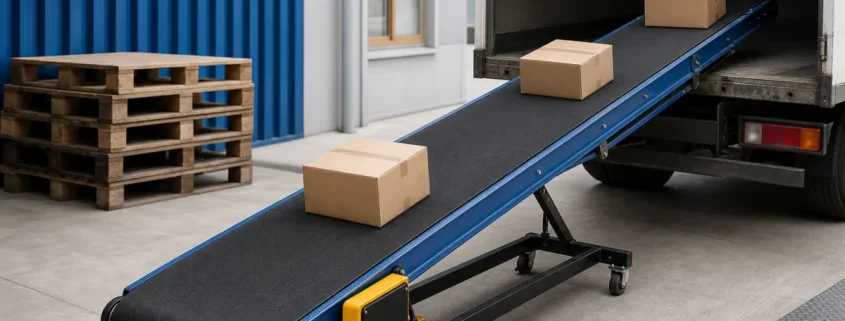

نوار نقاله بارگیری کوچک با ساخت بادوام
نوار نقاله بارگیری کوچک برای محیط‌هایی ساخته می‌شود که فضای نصب محدود است یا حجم بار به تجهیزات بسیار بزرگ نیاز ندارد.
بااین‌حال کوچک بودن دستگاه نباید با سبک‌سازی افراطی، کاهش استحکام یا استفاده از قطعات نامتناسب اشتباه گرفته شود.
در این مطلب، ساختار این تجهیز از شاسی و تسمه تا موتور، سیستم تنظیم ارتفاع، چرخ‌ها و نقاط سرویس بررسی می‌شود.
هدف، ارائه معیارهایی است که به خریدار کمک کند پیش از سفارش یا ساخت، تفاوت میان یک دستگاه کوچک اما مهندسی‌شده و نمونه‌ای کم‌دوام را تشخیص دهد.
ساختار اصلی دستگاه بارگیری کوچک
ساخت نوار نقاله بارگیری کوچک معمولاً با تعیین نوع بار، مسیر انتقال، ارتفاع تخلیه و شرایط محیطی آغاز می‌شود.
این اطلاعات مشخص می‌کنند که شاسی چه ابعادی داشته باشد، تسمه با چه عرضی انتخاب شود و موتور چه توانی نیاز داشته باشد.
دستگاهی که برای جابه‌جایی کارتن طراحی شده است، الزاماً برای کیسه‌های سنگین، قطعات فلزی یا بارهای دارای لبه تیز مناسب نیست.
بنابراین طراحی باید از کاربرد واقعی شروع شود، نه از یک ابعاد ثابت که برای همه محیط‌ها تکرار شود.
در یک ساخت اصولی، اجزای اصلی با یکدیگر هماهنگ هستند.
- شاسی وظیفه تحمل وزن مجموعه و بار عبوری را بر عهده دارد.
- تسمه سطح انتقال مواد را ایجاد می‌کند.
- غلتک‌ها حرکت تسمه را هدایت و پشتیبانی می‌کنند.
- موتور و گیربکس نیروی لازم برای حرکت را فراهم می‌کنند.
- سیستم تنظیم ارتفاع، زاویه انتقال را با شرایط بارگیری هماهنگ می‌کند.
- چرخ یا پایه، جابه‌جایی و استقرار دستگاه را ممکن می‌سازد.
ضعف هرکدام از این بخش‌ها می‌تواند عملکرد کل دستگاه را تحت تأثیر قرار دهد.
نقش شاسی در دوام دستگاه
شاسی مهم‌ترین بخش سازه‌ای نوار نقاله بارگیری کوچک است، زیرا وزن اجزا، نیروی کشش تسمه و بار در حال انتقال را تحمل می‌کند.
در ساخت شاسی باید به شکل پروفیل یا ورق، ضخامت قطعات، محل اتصال‌ها و کیفیت جوشکاری توجه شود.
شاسی بیش از حد سبک ممکن است هنگام کار دچار لرزش شود.
لرزش مداوم فقط صدای دستگاه را افزایش نمی‌دهد، بلکه می‌تواند باعث حرکت تسمه به سمت کناره، شل شدن اتصال‌ها و فرسایش زودهنگام غلتک‌ها شود.
از طرف دیگر، استفاده از فلز بیش از نیاز، وزن و هزینه جابه‌جایی را بالا می‌برد.
طراحی مناسب باید میان استحکام، وزن و قابلیت انتقال تعادل ایجاد کند.
اتصال‌های سازه‌ای مهم
محل اتصال تیرهای طولی به پایه‌ها و بخش‌های نگهدارنده غلتک‌ها اهمیت زیادی دارد.
جوش نامنظم، تاب‌دار بودن شاسی یا نبود تقویت‌کننده در نقاط پرفشار، در زمان بهره‌برداری مشکل ایجاد می‌کند.
برای ارزیابی ساخت، فقط ظاهر رنگ‌شده دستگاه را بررسی نکنید.
پرسش درباره روش اتصال قطعات، امکان تعمیر شاسی و دسترسی به بخش‌های آسیب‌پذیر، اطلاعات کاربردی‌تری به شما می‌دهد.
اگر دستگاه قرار است مرتباً جابه‌جا شود، شاسی باید در برابر نیروهای ناشی از هل دادن، توقف ناگهانی و تغییر زاویه نیز پایداری کافی داشته باشد.

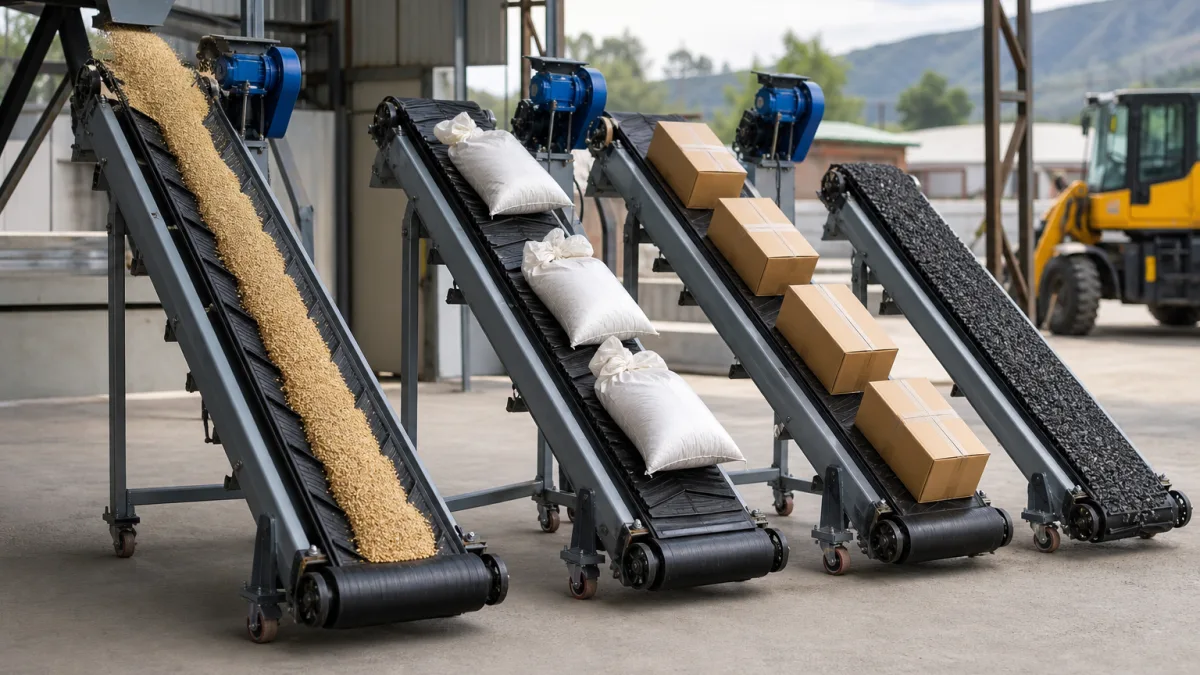

انتخاب تسمه برای بارهای مختلف
تسمه با بار در تماس مستقیم است و انتخاب آن باید بر اساس وزن، شکل، سطح و رفتار ماده انجام شود.
برای بارهای بسته‌بندی‌شده، سطح تسمه باید حرکت یکنواخت ایجاد کند و در صورت وجود شیب، احتمال لغزش را کاهش دهد.
برای مواد دارای لبه یا سطح زبر، مقاومت تسمه در برابر سایش اهمیت بیشتری پیدا می‌کند.
همچنین عرض تسمه باید با ابعاد بار هماهنگ باشد.
تسمه بیش از حد باریک، احتمال افتادن یا چرخش بار را افزایش می‌دهد.
تسمه بیش از حد عریض نیز می‌تواند وزن و مقاومت حرکتی بیشتری ایجاد کند و انتخاب موتور را دشوارتر سازد.
در ساخت نوار نقاله بارگیری کوچک، تراز بودن مسیر تسمه به اندازه جنس آن اهمیت دارد.
اگر شاسی یا غلتک‌ها در یک راستا قرار نگیرند، تسمه به‌تدریج به یک سمت کشیده می‌شود.
این مشکل ممکن است با تنظیم‌های موقت پنهان شود، اما تا زمانی که علت اصلی برطرف نشود، فرسایش ادامه پیدا می‌کند.

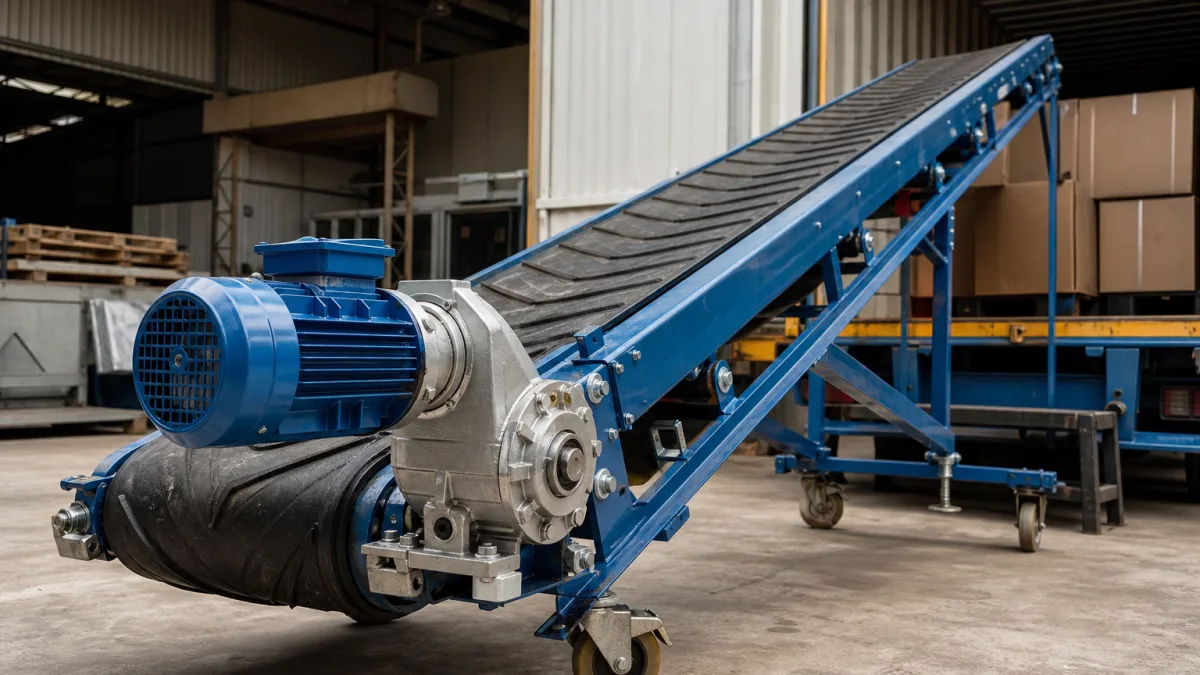

موتور و گیربکس متناسب دستگاه
موتور باید با طول نوار، وزن بار، سرعت موردنیاز و زاویه انتقال هماهنگ باشد.
انتخاب موتور فقط بر اساس کوچک یا بزرگ بودن دستگاه تصمیم درستی نیست.
یک نوار کوتاه که بار سنگین یا مسیر شیب‌دار دارد، ممکن است به نیروی بیشتری از یک نوار طولانی برای بار سبک نیاز داشته باشد.
گیربکس نیز در انتقال گشتاور و کنترل سرعت نقش دارد.
اگر سرعت حرکت بیش از نیاز باشد، بار هنگام ورود یا خروج از نوار ناپایدار می‌شود.
اگر سرعت کمتر از نیاز باشد، ظرفیت عملیاتی کاهش پیدا می‌کند و کاربر ممکن است دستگاه را تحت فشار بیشتری قرار دهد.
در بررسی ساخت، باید امکان دسترسی به موتور، گیربکس و تجهیزات انتقال نیرو را نیز در نظر گرفت.
قطعاتی که برای سرویس یا تعویض به باز کردن بخش بزرگی از دستگاه نیاز دارند، هزینه و زمان نگهداری را افزایش می‌دهند.
محافظت از بخش انتقال نیرو
زنجیر، کوپلینگ یا دیگر اجزای انتقال نیرو باید تا حد امکان از تماس مستقیم با لباس، دست و بار دور باشند.
وجود پوشش محافظ، علاوه بر کاهش ریسک تماس ناخواسته، از ورود بخشی از گردوغبار و مواد مزاحم به ناحیه انتقال جلوگیری می‌کند.
این پوشش نباید دسترسی برای بازرسی و سرویس دوره‌ای را غیرممکن کند.
طراحی مناسب میان ایمنی، دسترسی و حفاظت تعادل ایجاد می‌کند.
سیستم تنظیم ارتفاع و زاویه
یکی از تفاوت‌های مهم مدل‌های بارگیری کوچک، روش تغییر ارتفاع و زاویه آن‌ها است.
این قابلیت زمانی اهمیت دارد که ارتفاع کف کامیون، محل تخلیه یا نوع بار در استفاده‌های مختلف تغییر کند.
سیستم تنظیم می‌تواند دستی، مکانیکی یا متکی بر تجهیزات بالابر باشد.
نوع مناسب به وزن دستگاه، دفعات تغییر ارتفاع و شرایط محیطی وابسته است.
در مدل‌های سبک‌تر، مکانیزم دستی ممکن است برای استفاده محدود کافی باشد.
اما اگر اپراتور مجبور باشد چندین بار در روز ارتفاع را تغییر دهد، سرعت و ایمنی این فرایند باید جدی‌تر بررسی شود.
نقاط چرخش و قفل‌کننده‌ها باید پس از تنظیم، پایداری کافی داشته باشند.
حرکت ناگهانی بخش شیب‌دار می‌تواند به بار، تسمه یا خود شاسی آسیب بزند.
پیش از خرید یا سفارش، مشخص کنید تنظیم ارتفاع در زمان توقف انجام می‌شود یا امکان تغییر آن در شرایط دیگری نیز وجود دارد.
چرخ‌ها و قابلیت جابه‌جایی
کوچک بودن نوار نقاله معمولاً با نیاز به جابه‌جایی بیشتر همراه است.
به همین دلیل، چرخ‌ها فقط یک جزء جانبی نیستند و باید بر اساس وزن کل دستگاه و نوع کف انتخاب شوند.
چرخ نامتناسب روی سطح ناهموار حرکت دشوارتری ایجاد می‌کند و فشار بیشتری به اتصالات شاسی وارد می‌سازد.
وجود ترمز یا سازوکار ثابت‌کننده نیز هنگام بارگیری اهمیت دارد.
دستگاه باید پس از قرارگیری در موقعیت کار، در برابر حرکت ناخواسته مقاوم باشد.
اگر جابه‌جایی با لیفتراک یا تجهیزات دیگر انجام می‌شود، محل‌های مناسب برای گرفتن و بلند کردن دستگاه باید از ابتدا در طراحی دیده شوند.
کشیدن دستگاه از تسمه، حفاظ یا قطعاتی که برای تحمل این نیرو طراحی نشده‌اند، روش مناسبی نیست.
تأثیر کیفیت ساخت بر نگهداری
دوام واقعی فقط به جنس فلز یا ضخامت تسمه محدود نمی‌شود.
دسترسی ساده به نقاط روانکاری، غلتک‌ها، موتور و بخش‌های تنظیم تسمه، زمان توقف دستگاه را کاهش می‌دهد.
در ساخت مناسب، قطعات مصرفی و آسیب‌پذیر تا حد امکان قابل تعویض هستند.
این ویژگی باعث می‌شود برای یک ایراد کوچک، کل مجموعه کنار گذاشته نشود.
کاربر باید بداند کدام بخش‌ها نیاز به بازدید دوره‌ای دارند.
- وضعیت ظاهری تسمه باید برای پارگی، بریدگی و تغییر مسیر بررسی شود.
- غلتک‌ها باید از نظر گیرکردن، صدای غیرعادی و چرخش نامنظم کنترل شوند.
- اتصال‌های شاسی باید برای شل شدن یا ترک‌خوردگی مورد توجه قرار گیرند.
- موتور و گیربکس باید از نظر داغ شدن غیرعادی و صدای جدید بررسی شوند.
- چرخ‌ها و قفل‌های نگهدارنده باید پیش از جابه‌جایی یا شروع کار کنترل شوند.
این بررسی‌ها جایگزین دستورالعمل سازنده نیستند، اما به شناسایی زودهنگام مشکلات کمک می‌کنند.
اشتباهات رایج در سفارش ساخت
یکی از اشتباهات رایج، اعلام تنها طول و عرض دستگاه بدون توضیح درباره بار است.
وزن هر واحد، تعداد بار در ساعت، جنس بسته‌بندی و میزان شیب، اطلاعاتی هستند که مستقیماً بر ساخت اثر می‌گذارند.
اشتباه دیگر، تمرکز صرف بر قیمت اولیه است.
دستگاهی با ساخت ارزان اما دسترسی دشوار برای تعمیر، ممکن است در دوره استفاده هزینه بیشتری ایجاد کند.
نادیده گرفتن فضای مانور نیز مشکل‌ساز است.
نوار نقاله بارگیری کوچک باید نه‌فقط در حالت کار، بلکه هنگام ورود، خروج و چرخش در محیط نیز قابل استفاده باشد.
همچنین نباید قابلیت جابه‌جایی را با بی‌نیازی از استقرار ایمن اشتباه گرفت.
مدل متحرک همچنان به پایه، ترمز یا روش مطمئن برای ثابت ماندن در زمان کار نیاز دارد.
پرسش‌هایی برای بررسی سازنده
پیش از نهایی کردن سفارش، درباره ظرفیت طراحی‌شده، نوع تسمه، جنس شاسی و روش تنظیم ارتفاع سؤال کنید.
همچنین مشخص کنید کدام قطعات در صورت فرسودگی قابل تعویض هستند و سرویس‌های دوره‌ای چگونه انجام می‌شوند.
اگر محیط کار گردوغبار، رطوبت یا ضربه مکانیکی دارد، این شرایط را از ابتدا اعلام کنید.
پنهان کردن شرایط واقعی استفاده ممکن است به انتخاب قطعات نامتناسب و کاهش دوام منجر شود.
چک‌لیست ارزیابی نهایی ساخت
برای مقایسه چند گزینه، بررسی را به ظاهر دستگاه محدود نکنید.
یک چک‌لیست ساده می‌تواند تصمیم‌گیری را منظم‌تر کند.
- آیا ابعاد دستگاه با مسیر واقعی بارگیری هماهنگ است؟
- آیا شاسی در حالت ثابت و متحرک لرزش غیرعادی ندارد؟
- آیا تسمه برای وزن و سطح بار انتخاب شده است؟
- آیا موتور و گیربکس با شیب و بار موردنظر تناسب دارند؟
- آیا تنظیم ارتفاع ساده، ایمن و قابل تکرار است؟
- آیا چرخ‌ها برای سطح محیط و وزن دستگاه مناسب هستند؟
- آیا قطعات مهم برای بازدید و تعمیر دسترسی مناسبی دارند؟
- آیا روش ثابت کردن دستگاه هنگام کار مشخص است؟
پاسخ روشن به این پرسش‌ها، تصویر دقیق‌تری از کیفیت ساخت ارائه می‌دهد.
در صورت نبود اطلاعات کافی درباره یک بخش، بهتر است پیش از تصمیم‌گیری توضیح فنی یا مشخصات مکتوب دریافت شود.
جمع‌بندی معیارهای ساخت
نوار نقاله بارگیری کوچک زمانی عملکرد قابل اتکاتری خواهد داشت که ابعاد، شاسی، تسمه، موتور و سیستم جابه‌جایی بر اساس یک کاربرد واقعی طراحی شوند.
کوچک بودن باید به معنای تناسب با فضای کار باشد، نه حذف اجزای ضروری یا کاهش بی‌دلیل مقاومت سازه.
بررسی کیفیت جوش، تراز بودن مسیر تسمه، دسترسی به قطعات مصرفی و ایمنی مکانیزم تنظیم ارتفاع، اطلاعاتی مهم‌تر از ظاهر یا رنگ دستگاه فراهم می‌کند.
اگر مرحله تصمیم‌گیری شما به انتخاب مدل یا سفارش ساخت رسیده است، مشخصات بار، فضای نصب، ارتفاع موردنیاز و دفعات جابه‌جایی را مکتوب کنید.
سپس همین اطلاعات را برای دریافت پیشنهاد فنی و مقایسه گزینه‌ها در اختیار سازنده یا تأمین‌کننده قرار دهید.
این اقدام، احتمال انتخاب دستگاهی نامتناسب را کاهش می‌دهد و مسیر بررسی دوام و قابلیت نگهداری را روشن‌تر می‌کند.
